電熱式蒸気加湿器 SU

用途
特長
ダウンロード
関連製品
お客様サポート

ステンレスの蒸発層内に装着された電熱ヒータによって水を加熱し、蒸気を発生します。水に含まれた白い粉や細菌を放出せず、クリーンな加湿が可能です。
加湿要求への応答性が高く、高精度な制御が可能な加湿器です。

● 空調機・ダクト接続タイプ

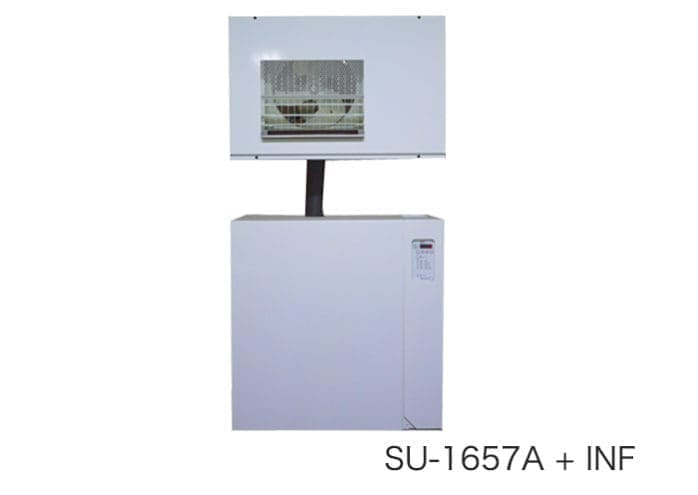

● 室内直吹きタイプ

用途

クリーンな加湿が必要なところ
緻密な制御が必要なところ
24時間加湿・年間加湿が必要なところ

恒温恒湿室
クリーンルーム
印刷製版工程
電算室
試験研究室

特長

加湿要求への応答性が高く、高精度な湿度制御が可能です。
定期排水量の制御とフロートバルブ給水方式の組み合わせで、連続して安定した加湿をします。
漏電遮断器内蔵ですので、別途設置の必要がありません。（加湿器専用に漏電遮断器を設置することは法律で義務付けられています。）
運転時間積算計が装着されているのでメンテナンス時期がわかります。メンテナンス時期は使用水質にあわせて選択できます。
定期的な消耗品が少ないので経費が削減できます。
純水も使用でき、幅広い用途に適応します。
比例制御信号に対し、0～100％の範囲で蒸気発生量の調整ができます。
自動保温機能を設定することにより、運転開始時の立ち上がりが早くなります。
リーダー/フォロワー機能により、最大8台まで連動可能です。運転や異常信号の配線が1台分で済み、施工の省力化に繋がります。
内部調節器機能を有しているので、湿度センサーを組み合わせる事で計装不要で比例制御が可能です。
加湿運転を曜日・時間で設定できるタイマーを内蔵しています。加湿が必要な時間な時間に合わせて設定ができます。

ダウンロード

CAD図面: ダウンロードはこちらから

PDF図面: ダウンロードはこちらから

仕様表

型式	蒸気発生量 *	有効加湿量**	消費電力	運転重量	主電源電圧***	空調機・ダクト接続	室内直吹き
型式	蒸気発生量 *	有効加湿量**	消費電力	運転重量	主電源電圧***	ノズル差込部寸法	ファンユニット型式	風量	騒音値
SU-158	1.5 kg/h	1.2 kg/h	1.2 kW	19.5 kg	1Φ 200V	80 mm	INF-158D	42/48 m³/h	41/44 dB(A)
SU-258	2.5 kg/h	1.9 kg/h	2.0 kW	27.0 kg	3Φ 200V	300 mm 450 mm 600 mm 750 mm 900 mm	INF-558D	180/192 m³/h	46/47 dB(A)
SU-408	4.0 kg/h	3.4 kg/h	3.2 kW		1Φ 200V
SU-448	4.8 kg/h	4.2 kg/h	3.8 kW		3Φ 200V
SU-558	5.5 kg/h	4.9 kg/h	4.4 kW
SU-738	7.3 kg/h	6.3 kg/h	5.8 kW	45.0 kg		400 mm 600 mm 800 mm 1000 mm 1200 mm 1400 mm 1600 mm	INF-1108G	461/381 m³/h	45/43 dB(A)
SU-968	9.6 kg/h	8.6 kg/h	7.6 kW
SU-1108	11.0 kg/h	10.0 kg/h	8.8 kW
SU-1658	16.5 kg/h	15.5 kg/h	13.2 kW	71.0 kg			INF-2308E	900/990 m³/h	48/51 dB(A)
SU-2308	23.0 kg/h	22.0 kg/h	17.6 kW	73.0 kg			INF-2308E	900/990 m³/h	48/51 dB(A)

*ファンユニットでのドレン凝縮量は見込んでいません。
**ノズル周囲温度：18～22℃　風速：2~3m/s　本体周囲温度：15～20℃　給水水温：10~15℃　標準蒸気ホース2m・標準付属ノズル使用時
***主電源の異電圧可能です。詳細はお問合せ下さい。

各機種共通仕様
　使用水質：一般市水、軟水、純水（0.2m S/m異常）※超純水は使用不可
　給水温度：0～60℃（氷結なきこと）
　給水圧力：SU-158~1108　0.049~0.49Mpa　SU-1658・2308　0.098～0.49Mpa
　使用周囲温湿度：5～40℃、～75％RH
　入力信号：ON/OFF　DC4～20ｍA　DC0～10V　DC1～5V　0～135Ω

INF-158Dはductホース接続タイプ（INF-158HA)もあります。
耐湿仕様ファンユニットもあります。（SU-258～1108）。詳細はお問合せ下さい。
