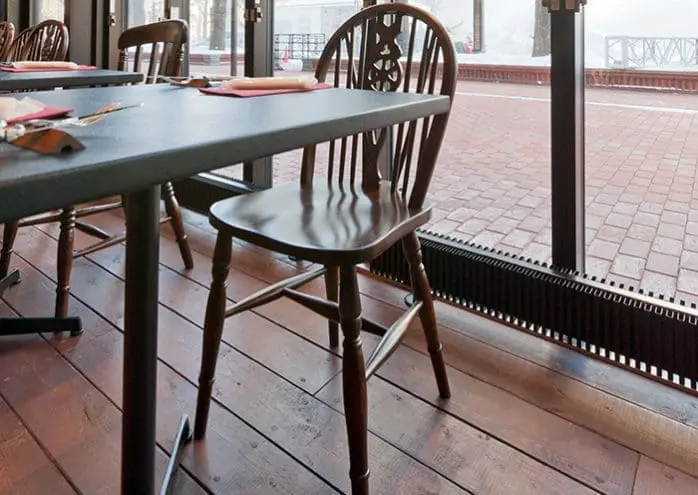

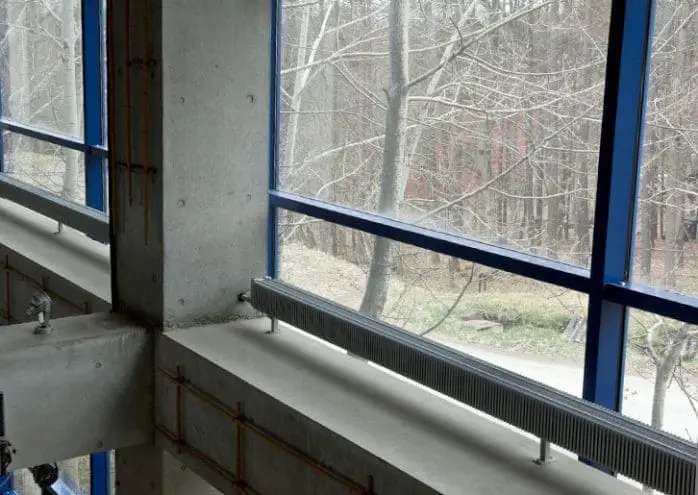

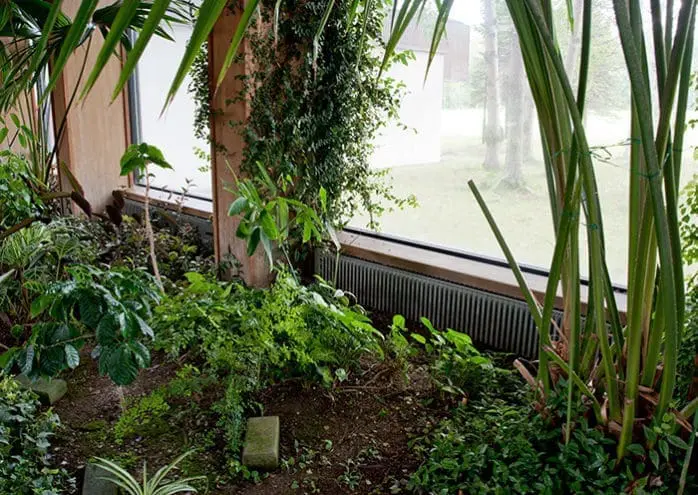

PS HRヒータ C
前後のフィンによって自然対流が強まり、コールドドラフトや結露対策に有効です。

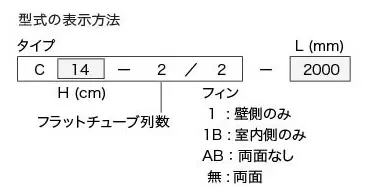

スペック
| タイプ | L(幅) | H(高さ) | D(奥行) |
|---|---|---|---|
| C | 500~6000mm (100mm毎) |
C7 : 70mm C14 : 140mm C21 : 210mm C28 : 280mm |
C7,C14 : 69mm C21,C28 : 81mm |
| C/1 | C7,C14 : 50mm C21,C28 : 56mm |
||
| C/1B | |||
| タイプ | L(幅) | H(高さ) | D(奥行) |
| C-2 | 500~6000mm (100mm毎) |
C7 : 70mm C14 : 140mm C21 : 210mm C28 : 280mm |
C7,C14 : 138mm C21,C28 : 162mm |
| C-2/1 | C7,C14 : 119mm C21,C28 : 137mm |
||
| C-2/1B | |||
| C-2/AB | C7,C14 : 99mm C21,C28 : 137mm |
||
| タイプ | L(幅) | H(高さ) | D(奥行) |
| C-3 | 500~6000mm (100mm毎) |
C7 : 70mm C14 : 140mm C21 : 210mm C28 : 280mm |
C7,C14 : 207mm C21,C28 : 243mm |
| C-3/1 | C7,C14 : 188mm C21,C28 : 218mm |
||
| C-3/1B | |||
| C-3/AB | C7,C14 : 168mm C21,C28 : 192mm |
||
| タイプ | L(幅) | H(高さ) | D(奥行) |
| C-4 | 500~6000mm (100mm毎) |
C7 : 70mm C14 : 140mm C21 : 210mm C28 : 280mm |
C7,C14 : 276mm C21,C28 : 324mm |
| C-4/1 | C7,C14 : 257mm C21,C28 : 298mm |
||
| C-4/1B | |||
| C-4/AB | C7,C14 : 237mm C21,C28 : 273mm |
※設置方法は上記以外にもご提案できる場合がございます。具体的にご相談ください。
