電極式蒸気加湿器 EL
蒸発シリンダー内の電極から水に電流を流して、水自体を発熱体として蒸気を発生します。水に含まれた白い粉や細菌を放出せず、クリーンな加湿が可能です。
加湿量の調整は、給排水電磁弁で水量を調整して行います。簡単に最大加湿量を絞ることができます。
● 空調機・ダクト接続タイプ

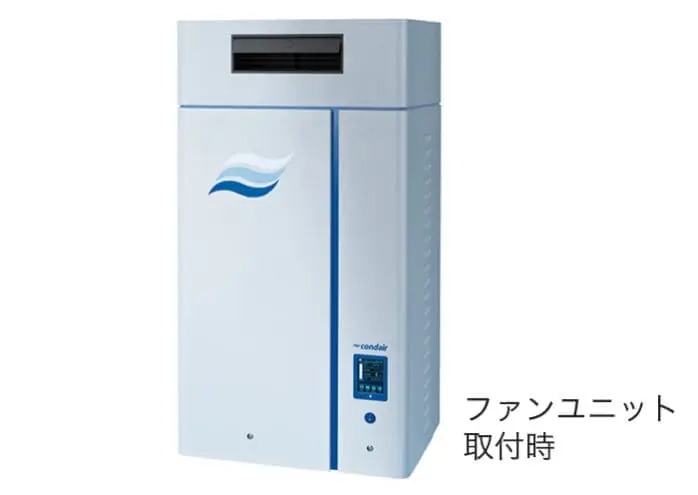

● 室内直吹きタイプ
用途
クリーンな加湿が必要なところ
冬季だけ加湿が必要なところ
要求湿度にある程度幅があるところ
- 老人福祉施設
- 事務所
- 学校
- 冬季の乾燥防止
関連リンク
特長
-
- 最大蒸気発生量は、現地でも30～100％の範囲で調整できます。
-
- シリンダーが寿命になると強制的に運転を停止し、安全です。
-
- 標準仕様でビルマネジメントシステム（BMS）に対応しています。遠隔モニタリングが可能で、すぐに運転状況の確認とコントロールが可能です。
-
- タッチパネルでリアルタイムに運転状況を一目で確認できます。また、過去の運転記録データをUSBで取り出すことが可能です。
-
- 湿度調節器の機能を内蔵していますので、湿度センサーを接続すれば、加湿器本体でPI制御が行えます。
ダウンロード
- 取扱説明書
-
EL 取扱説明書
図番 更新日 2024年06月04日 ファイル PDF サイズ 2.8 MB ダウンロード
- EL,RS用ファンユニットBP 取扱説明書
-
RS,EL用ファンユニットBP 取扱説明書
図番 更新日 2024年06月06日 ファイル PDF サイズ 1.6 MB ダウンロード
- CAD図面
-
ダウンロードはこちらから
- PDF図面
-
ダウンロードはこちらから
仕様表
| 型式 | 蒸気発生量 * | 有効加湿量** | 消費電力 | 運転重量 | 主電源電圧*** | 空調機・ダクト接続 | 室内直吹き | ||
|---|---|---|---|---|---|---|---|---|---|
| ノズル差込部寸法 | ファンユニット型式 | 風量 | 騒音値 | ||||||
| EL-5JH | 5 kg/h | 4.3 kg/h | 3.6 kW | 34 kg | 1Φ 200V |
300 mm 450 mm 600 mm 750 mm |
BP |
562/392 m3/h （強風/弱風） |
61/52 dB(A) (強風/弱風） |
| EL-8JH | 8 kg/h | 7.1 kg/h | 5.8 kW | ||||||
| EL-5J | 5 kg/h | 4.3 kg/h | 3.6 kW | 3Φ 200V | |||||
| EL-8J | 8 kg/h | 7.1 kg/h | 5.8 kW | ||||||
| EL-10J | 10 kg/h | 8.9 kg/h | 7.3 kW | ||||||
| EL-15J | 15 kg/h | 13.6 kg/h | 10.9 kW | ||||||
| EL-20J | 20 kg/h | 17.9 kg/h | 14.5 kW | 59 kg |
400 mm 600 mm 800 mm 1000 mm 1200 mm 1400 mm 1600 mm |
||||
| EL-24J | 24 kg/h | 21.7 kg/h | 17.4 kW | ||||||
| EL-30J | 30 kg/h | 27.4 kg/h | 21.8 kW | ||||||
| EL-35J | 35 kg/h | 30.4 kg/h | 25.4 kW | 118 kg | – | – | – | ||
| EL-40J | 40 kg/h | 35.8 kg/h | 29.0 kW | ||||||
| EL-45J | 455 kg/h | 39.2 kg/h | 32.6 kW | ||||||
| EL-50J | 50 kg/h | 45.2 kg/h | 36.2 kW | ||||||
| EL-60J | 60 kg/h | 54.8 kg/h | 43.6 kW | ||||||
*最大蒸気発生量は能力の最大値です。
**ノズル周囲温度：18～22 ℃ 風速：2～3 m/s
本体周囲温度：15～20 ℃ 給水水温：10～15 ℃
標準蒸気ホース ２ m 標準付属ノズル使用時
各機種共通仕様
使用水質：一般市水 （電気伝導率12.5～125mS/m***）
給水温度：1～40 ℃
給水圧力：0.1～0.5 Mpa
使用周囲温湿度：5～40 ℃、～75 ％RH
入力信号：ON/OFF DC4～20 mA DC1～5 V 0～135 Ω
ダクト内許容静圧：-1000～+1500 Pa
*** 電気伝導率が12.5 mS/mを下回る地域でご使用の際はお問い合わせください。
